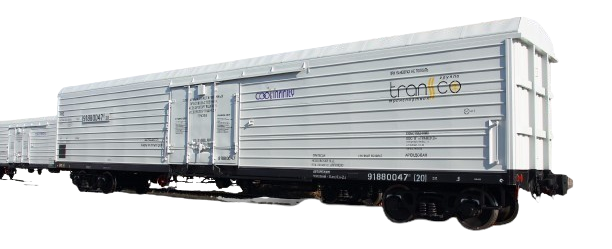

Вагон-термос изотермический модель 16-1807-04

Основные параметры вагона

Наименование параметра	Значение параметра¹
1 Грузоподъемность, т	60,0
2 Масса тары, т	34,0
3 Максимальная расчётная статическая нагрузка от колесной пары на рельсы, кН (тс)	230,5 (23,5)
4 Объем кузова, м³	143,0
5 Размеры кузова внутри, мм: — длина — ширина — высота по боковой стене — высота по осевому сечению	20535 2530 2560 2835
6 Площадь пола, м²	52,0
7 Размеры дверного проема в свету, мм: — ширина — высота	2700 2170
8 Толщина теплоизоляции, мм: — крыши — торцевых стен — боковых стен — рамы	180 150 160 250
9 Высота вагона, мм	4529
10 Ширина вагона, мм	3060
11 Габарит по ГОСТ 9238	1-ВМ
12 Длина вагона по лобовым листам, мм	20850
13 База вагона, мм	16200
14 Длина вагона по осям сцепления автосцепок, мм	22010
15 Расстояние от уровня головок рельсов до уровня оси автосцепки, мм	от 1040 до 1080
16 Коэффициент теплопередачи ограждений кузова, Вт/(м²·К)²	от 0,2 до 0,3
17 Конструкционная скорость, м/с (км/ч)	33,3 (120)

1
Значение параметров (кроме перечислений 3, 11, 15, 16, 17) должны уточняться в процессе проектирования с учетом применения материалов и комплектующих, обеспечивающих улучшенные технико-экономические показатели по отношению к вагонам-термосам эксплуатационного парка из условия массы брутто не более 94,0 т.

2
Должен определяться с применением методов, изложенных в «Соглашении о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах, предназначенных для этих перевозок (СПС)».
